| Quantidade: | |
|---|---|
SMLSCO
TP316/L
ISO, PED
13.7-114.3mm, DN8-DN100, 1/4-4
saco de tecido ou conforme o cliente
FOB/CFR/CIF, etc.
T/T, L/C ou como negociação

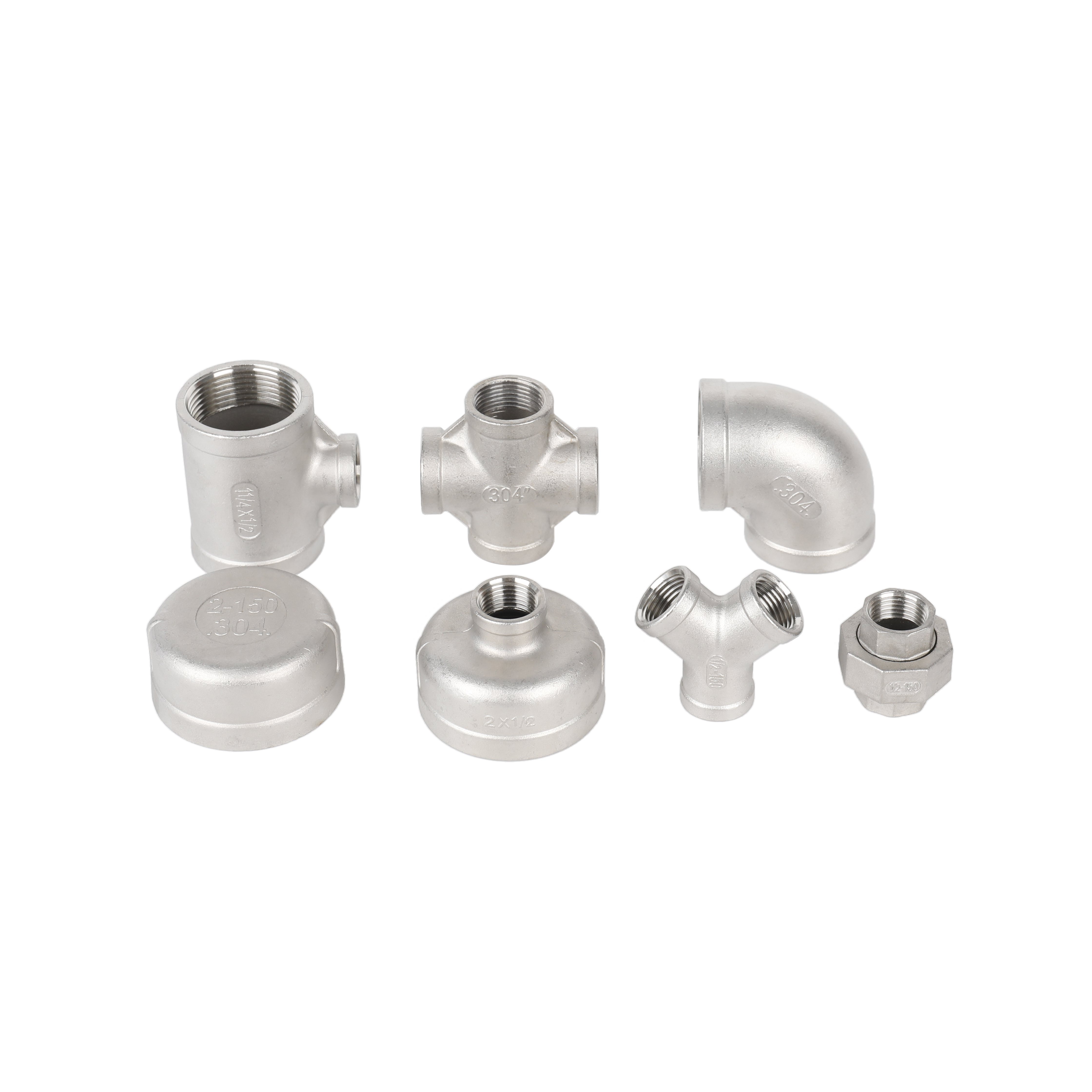

As peças fundidas de aço inoxidável de classe 150 NPT, BSP e BSPT são feitas de materiais 304 e 316, com boa resistência à vedação e corrosão, adequadas para abastecimento de água, aquecimento e vários sistemas industriais. Os produtos são produzidos através do processo avançado de fundição de precisão de sílica sol, com superfície lisa e dimensões precisas, o que pode garantir o aperto da conexão de instalação e a estabilidade da operação do sistema. Uma variedade de padrões de encadeamento está disponível e o formulário de tamanho e interface pode ser personalizado de acordo com as necessidades de atender aos requisitos de instalação de diferentes regiões. Mantenha o inventário o ano todo e entregue no prazo. Através do processo rigoroso de controle de qualidade, é garantida a estabilidade do produto em composição química e propriedades físicas, o que é adequado para uma variedade de cenários de aplicação, como construção, indústrias municipais e químicas.
 |  |
Classificação de pressão : Classe 150 / PN10
Padrões de threads : BSPT (British Standard Stoper), NPT (National Pipe Taper), BSPP (British Standard Parallel)
Faixa de tamanho : 1/8 '~ 4 ' (tamanhos personalizados disponíveis)
Temperatura de trabalho : -20 ° C a 200 ° C (dependendo do material e da mídia)
Tipos de conexão : fio feminino / fios masculinos / união / extremidade de solda
| Etapa | Nome do processo | Descrição |
| 1 | Preparação de matéria -prima | Selecione aço inoxidável ou latão; Realizar inspeção MTC e PMI |
| 2 | Fazendo o padrão de cera | Criar modelos de cera precisos; reunir -se em árvores de cera (para fundição de investimentos) |
| 3 | Construção da concha | Aplique camadas de cerâmica para construir uma concha de molde forte |
| 4 | DeWaxing e disparo | Remova a cera usando vapor; disparar a concha a altas temperaturas |
| 5 | Derramamento de metal (fundição) | Despeje o metal fundido em moldes de concha; Permitir resfriamento controlado |
| 6 | Remoção e limpeza da concha | Quebrar a concha de cerâmica; limpo e areia ou decapá -las |
| 7 | Usinagem e encadeamento CNC | Usinagem de precisão, corte de roscas (BSPT/NPT/BSPP) |
| 8 | Inspeção | Execute testes de PMI dimensional, visual, thread e opcional ou de pressão |
| 9 | Tratamento de superfície | Decapagem, passivação, polimento ou eletroplicação |
| 10 | Marcação e embalagem | Marcação a laser/carimbo; Exportar embalagens com rotulagem e proteção |
| DN | Tamanho | Fio | D | d | L | J | T | H | KG |
| DN8 | 1/4 ' | BSPT | 17 | 15 | 25 | 7 | 1.75 | 9.5 | 0.018 |
| DN10 | 3/8 ' | BSPT | 22 | 19 | 30 | 7 | 2 | 11.5 | 0.032 |
| DN15 | 1/2 ' | BSPT | 26 | 23 | 34 | 7 | 2.25 | 14 | 0.046 |
| DN20 | 3/4 ' | BSPT | 31.5 | 29 | 37.5 | 7 | 2.65 | 14 | 0.065 |
| DN25 | 1 ' | BSPT | 40 | 36.5 | 42 | 9 | 1.75 | 14 | 0.109 |
| DN32 | 1-1/4 ' | BSPT | 48.5 | 45.7 | 47.5 | 10 | 1.85 | 15 | 0.156 |
| DN40 | 1-1/2 ' | BSPT | 55 | 52 | 51 | 11 | 2.25 | 17 | 0.203 |
| DN50 | 2 ' | BSPT | 66.5 | 64 | 59 | 12 | 2 | 19 | 0.3 |
| DN65 | 2-1/2 ' | BSPT | 83.5 | 80 | 64 | 14 | 2.5 | 21 | 0.473 |
| DN80 | 3 ' | BSPT | 97 | 94 | 68.5 | 15.5 | 3 | 22.5 | 0.679 |
| DN100 | 4 ' | BSPT | 124 | 120 | 76 | 17.5 | 3.5 | 26 | 1.092 |
